タンク内に dp レベル発信器を設置する場合の考慮事項は何ですか?

タンク内の液体または固体のレベルを正確に測定する場合、差圧 (DP) レベルトランスミッターは信頼性が高く広く使用されているソリューションです。信頼できる DP レベル伝送器のサプライヤーとして、当社は正確で一貫した測定を保証するために適切に設置することの重要性を理解しています。このブログ投稿では、タンク内に DP レベル発信器を設置するための重要な考慮事項について説明します。

1. 場所の選択

DP レベル送信機を設置する最初のステップは、適切な場所を選択することです。測定精度に対する外部要因の影響を最小限に抑えるために、場所は慎重に選択する必要があります。

乱気流を避ける：流入口、流出口、撹拌機の近くなど、乱流の激しい場所から離して設置してください。乱流により圧力が変動し、レベルの測定値が不正確になる可能性があります。たとえば、タンクに高速入口バルブが付いている場合、水の流れによって乱流領域が生じる可能性があります。トランスミッタをこの領域に近づけすぎると、圧力測定値が不均一になります。
メンテナンスのためにアクセス可能: 設置場所がメンテナンスや校正のために簡単にアクセスできることを確認してください。トランスミッターを適切に機能させるには定期的なメンテナンスが必要であるため、これは非常に重要です。技術者は、他の機器を取り外したり、危険なエリアに入ったりすることなく、送信機に到達できる必要があります。
適切な取り付け高さ：送信機の取り付け高さも重要です。タンクの形状と必要な測定の種類に適した高さに設置する必要があります。単純な円筒形タンクの場合、送信機は測定するレベルの範囲に応じて底部または特定の高さに取り付けることができます。

2. 送信機の取り付け

場所を選択したら、次のステップはトランスミッターを正しく取り付けることです。

垂直取り付け: ほとんどのアプリケーションでは、垂直取り付けが推奨されます。これにより、送信機のダイアフラムが適切な方向にあることが保証され、ダイアフラム上に気泡や破片が蓄積するリスクが軽減されます。トランスミッターを垂直に取り付ける場合は、圧力測定に影響を与える可能性のある角度誤差を避けるために、トランスミッターが垂直であることを確認してください。
取付金具の使用: 高品質の取り付けブラケットを使用して、送信機をタンクまたは近くの構造物に固定します。ブラケットは、トランスミッターの重量や振動や衝撃などの外力に耐えられる十分な強度が必要です。たとえば、機械からの振動が絶えずある産業環境では、トランスミッターが動いて不正確な測定値が発生するのを防ぐために、頑丈な取り付けブラケットが不可欠です。

3. 圧力接続

DP レベルトランスミッタの正確な動作には、適切な圧力接続が不可欠です。

正しいチューブ: 適切なチューブを使用して送信機をタンクに接続します。チューブはプロセス流体と適合する材料で作られている必要があります。腐食性流体の場合は、ステンレス鋼または PTFE チューブが必要になる場合があります。チューブの直径も慎重に選択する必要があります。直径が小さすぎると圧力降下が発生する可能性があり、直径が大きすぎるとトランスミッターの応答時間が長くなる可能性があります。
接続部の密閉: 漏れを防ぐために、すべての圧力接続が適切に密閉されていることを確認してください。漏れは不正確な圧力測定につながる可能性があり、安全上の問題を引き起こす可能性もあります。各接続点に適切なガスケットまたはシールを使用してください。たとえば、チューブをトランスミッタに接続する場合、ゴム製ガスケットを使用して密閉を形成できます。
遮断弁：発信器とタンクの間に遮断弁を設置してください。これらのバルブにより、メンテナンスまたは校正中にトランスミッタを隔離できます。また、トランスミッタまたはプロセス流体に問題が発生した場合の安全機構も提供します。

4. 導圧線

導圧管は、タンクからトランスミッターに圧力を伝達するために使用されます。

線を短く真っ直ぐに保つ: 短く直線的な導圧管により、圧力損失と応答時間を最小限に抑えます。長くて曲がりくねったラインは圧力伝達に遅れを引き起こす可能性があり、また気泡や破片が閉じ込められる可能性もあります。可能であれば、導圧管をタンクから送信機まで直接配線してください。
ラインを傾斜させる: 液体または固体の蓄積を防ぐために導圧管を傾斜させます。液体が充填された導圧管の場合、閉じ込められた空気を逃がすことができるように、管はタンクに向かって傾斜している必要があります。ガスが充填された導圧管の場合、液体が溜まるのを防ぐために、勾配をトランスミッターに向ける必要があります。
絶縁: 用途によっては、導圧管の絶縁が必要な場合があります。これは、温度が大きく変化する環境では特に重要です。断熱材は導圧管内の温度を安定に維持するのに役立ちます。これは正確な圧力測定に不可欠です。

5. 電気設備

DP レベル送信機の電気的設置も重要な側面です。

正しい配線: 電気接続には正しいゲージと配線の種類を使用してください。配線は、過度の電圧降下を生じることなく、送信機に必要な電流を流すことができる必要があります。メーカーの配線図に注意深く従って、すべての接続が正しく行われていることを確認してください。配線を誤ると、送信機の誤動作や損傷につながる可能性があります。
接地: 送信機を電気的干渉や落雷から保護するには、適切な接地が不可欠です。送信機を信頼できる接地源に接続します。これは、機器の安全性と測定の精度を確保するのに役立ちます。
導管の使用: 配線はコンジットを使用して保護してください。電線管は配線を物理的に保護し、湿気や埃が電気接続部に侵入するのを防ぐのにも役立ちます。また、配線の管理やメンテナンスも容易になります。

6. 校正

校正は、DP レベルトランスミッターの設置後の重要なステップです。

初期校正: 送信機を取り付けた後、初期校正を実行します。これには、タンク内の実際のレベルと一致するように送信機を調整することが含まれます。ディップスティック測定などの既知の基準レベルを使用して、トランスミッタを校正します。これにより、送信機は最初から正確なレベル測定値を提供できるようになります。
定期的な校正: 長期間にわたって送信機の精度を維持するには、定期的な校正が必要です。キャリブレーションの頻度は、アプリケーションと環境によって異なります。過酷な産業環境では、清潔な実験室環境と比較して、より頻繁な校正が必要になる場合があります。

7. さまざまなタンクタイプに関する考慮事項

タンクの種類も DP レベル発信器の設置に影響します。

オープンタンク: オープンタンクの場合、基準圧力は通常大気圧です。トランスミッタは、大気圧に対するタンク内の液体の静水圧を測定します。この場合、トランスミッターの低圧側は大気に開放したままにすることができます。
密閉タンク: 密閉タンクでは、基準圧力は液体上の蒸気空間内の圧力です。トランスミッタは、タンクの底部と蒸気空間の間の差圧を測定します。正確な測定を保証するには、蒸気空間への適切な接続が必要です。

当社が提供する製品

主要な DP レベル送信機サプライヤーとして、当社は以下を含む幅広い高品質製品を提供しています。DMP305X - TLT ゲージ圧トランスミッタ、DMP305X - DST 差圧トランスミッタ、そしてSMP858 - TST - S ゲージ圧力トランスミッタ。これらのトランスミッタは、さまざまなタンク用途で正確で信頼性の高いレベル測定を提供するように設計されています。

ご購入・ご相談はお問い合わせください

DP レベルのトランスミッタをご購入の場合、または設置とアプリケーションに関する詳細情報が必要な場合は、当社がお手伝いいたします。当社の専門家チームは、お客様の特定のニーズに最適な製品に関する詳細なアドバイスを提供し、設置プロセスを支援します。今すぐお問い合わせいただき、調達プロセスを開始し、お客様のタンクに最も正確で信頼性の高いレベル測定ソリューションを確実に入手してください。

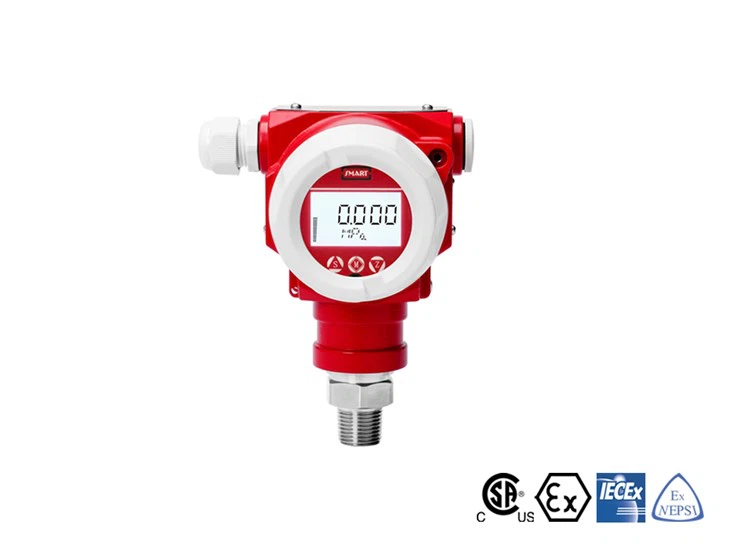

DMP305X-DST Differential Pressure Transmitter DMP305X-TLT Gauge Pressure Transmitter
